1 案例情況

1.1 實施背景

       動力電池是電動汽車的重要組成部分。目前，動力電池產品性能、質量和性價比仍有待提高，以滿足新能源汽車進一步推廣普及的需求。動力電池單體一致性差是影響動力電池組續航里程和使用壽命的關鍵因素。電池單體一致性差將導致充放電失衡，并在充放電過程中會產生大量的熱量，引起電池內部溫度不均衡和熱失控，加速電池老化。為解決此問題，一般采用化成分容柜對相近容量、內阻、電壓和電流輸出特性的電池單體進行分類篩選，選配充放電過程中曲線較接近、相對距離較小、曲線圍取的面積較小、組間差異較小的電芯進行配組，從而實現最優的一致配組。

1.2 案例簡介

       目前，動力電池化成分容柜電流、電壓和溫度參數量值溯源手段滯后。國內動力電池生產企業對生產線化成分容柜的常規檢校方法是采用手動測試設備觸點兩端電壓和電流，該方法一次只能校準一組觸點，而每條生產線上堆棧式充放電柜至少有100個，每個充放電柜有8~48個通道。使用人工校檢速度慢且需要停工，嚴重影響生產，多數企業僅采用產品抽檢的方式驗證一致性。因此，亟須研發可不停產校準的動力電池化成分容柜在線校準系統。

2 案例具體做法及取得成效

2.1 需求分析

       最新的電池集成化生產設備會在電池堆棧式化成分容柜上加裝校準系統，定期對化成分容柜的所有觸點進行全自動校準。但目前國內動力電池生產企業的存量化成分容柜大多不具備此功能，進行大規模改造成本較高，因此需針對存量化成分容柜開發模組式可分拆的電池化成分容柜在線校準裝置。

2.2 技術難點

       由于化成分容設備間隔內安裝的探針和傳感器批次不同，間隔的空間尺寸大小也各不相同，而且間隔內的布線走線方式也存在各種差異，因此校準檢測設備只能依托電池倉設計。設備內部空間有限，非接觸傳感器需緊貼電池倉面布置，盡量小型化。同時，由于目前市面上的化成分容設備型號多、結構不同，校準設備需針對化成分容設備的結構進行設計生產。

2.3 解決方案

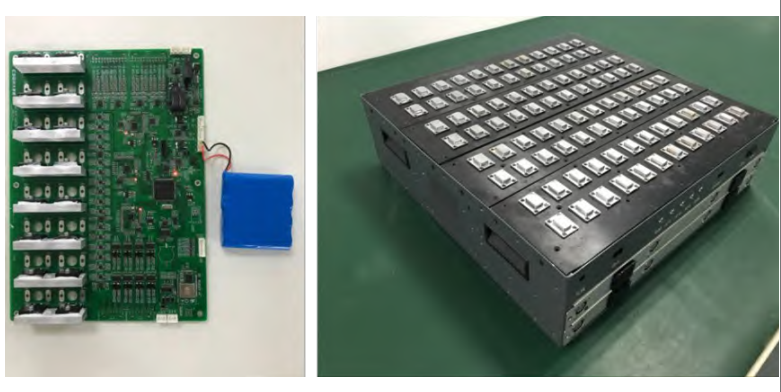

       通過設計多回路同步測量，研制多回路電池模擬托盤校準裝置，實現測試觸點的電流、電壓和溫度信息采集，后端采用鈦酸鋰電池作為充放電回路的電能儲存單元。結合數據無線發射系統搭建在線監測平臺，實時對每對觸點電壓、電流和溫度信息進行自動記錄和處理，并及時篩選出異常觸點，實現堆棧式充放電柜的巡回校檢和數據記錄功能，可在產線正常生產的情況下實現充放電柜自動巡回校檢。校準裝置定期按實驗室校準方式進行準確度校準，以保證整個系統的測量精度達到設計要求。

2.4 具體成效

       國家新能源汽車儲供能產業計量測試中心（以下簡稱“中心”）自主研制的化成分容柜在線校準系統在合肥國軒高科動力能源有限公司和中鹽安徽紅四方鋰電有限公司等得到了應用，實現了在不改變產線設備工作運行狀態的前提下，對生產線動力電池化成分容柜關鍵參數的全自動、全量程校準，通過數據分析實現設備運行狀態監控、故障預警和異常報警等，大幅提高了動力電池產品品質控制能力和單體電池產品性能一致性水平。

3 案例創新點及應用推廣價值

3.1 創新點

       動力電池化成分容柜在線校準系統是國內首創的在線校準系統，能夠在不改變生產線設備工作運行狀態的情況下，實現對動力電池化成分容柜關鍵參數實時、在線、巡回校準，解決了當前停工停產計量、異常處理滯后的問題。同時，中心制定發布了JJF（皖）132—2022《電池充放電測試設備在線校準規范》，并授權專利2項。

3.2 推廣價值

       目前，中心利用本項目的研究成果和核心關鍵技術已為多家企業研發了化成分容柜在線校準系統，極大地提升了動力電池生產線分容化成工序的效率和準確性。系統已在多家動力電池生產企業進行產業化推廣，為產業關鍵參數測量提供計量保障。

作者：安徽省計量科學研究院（國家新能源汽車儲供能產業計量測試中心）?吳曉燕
