扇形磁場質譜儀是按照J(rèn)JF1930-2021的方法來計量的，目前計量所遇到的以Agilent/Waters(安捷倫/沃特斯)和Thermo(賽默飛)兩家廠家為主，本文將以這兩個廠家的儀器為例子闡述計量校準過程中出現的情況。

1 質量范圍

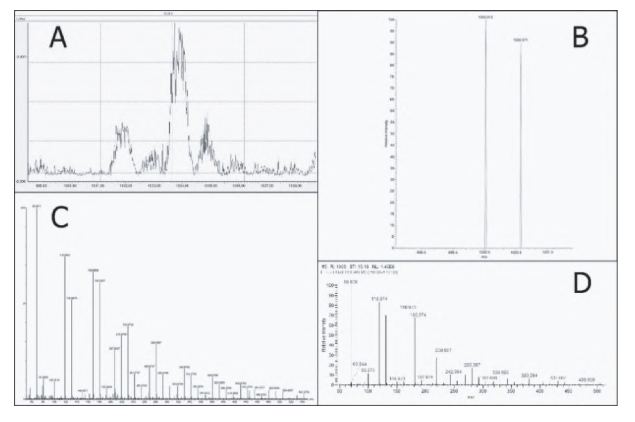

       在儀器準備就緒后，注入全氟煤油(PFK)并且適當調節流動壓力或者流速，調節計量閥使m/z=331離子峰強度大約為6x10'。進入儀器的自動調諧模式，通過儀器工作站觀察儀器分辨率是否達到1000且出現1000以上的對稱質譜峰,如圖所示，兩臺儀器均可以達到規范的要求。需注意圖所示儀器只能導出文本文件，相關譜圖只能在工作站上實時觀看，圖所示儀器可以直接生成調諧報告觀看譜圖。質量范圍這一參數目前計量的儀器均可以滿足規范的技術要求。

2 質量準確性和質量穩定性

       質量準確性項目也是在1000分辨率下進行可以按照規范所給方法設置好掃描范圍和掃描速度等參數。目前計量的儀器都是以全氟煤油(PFK)為調諧液的，所以按照PFK提取對應的特征離子。不同儀器的掃描模式如圖所示。質量穩定性項目規范沒有具體說明相關的參數，但是除了讀取特征離子間隔的時間不一致外其他參數要求均與準確性項目一致。所以該項參數按照質量準確性項目設置。目前計量的儀器質量準確性和質量穩定性這兩個參數均可以滿足規范的技術要求。

3 質量分辨率和信噪比

       在持續通入PFK的情況下，調節儀器使其分辨率達到10000以上。按照規范的要求通過氣相色譜進樣特定濃度的六氯苯-異辛烷溶液，并采用離子檢測(SIM)方式測定六氯苯m/z=283.8102特征離子從而計算信噪比。

       由于扇形質譜儀的結構與氣相色譜-質譜聯用儀存在差異，這導致扇形質譜儀不能中途停止正在運行的進樣程序，所以一個正確有效的進樣程序會使儀器的計量更加高效。規范給出了氣相色譜與質譜的推薦條件，氣相部分的條件可以參照規范的條件設置，質譜部分則需要適當更改條件。

       EI模式離子化能量這一參數規范推薦的是70eV，目前計量所遇到的大部分儀器都是45eV的。

       調整離子化能量會消耗大量的時間，而且45eV和70eV離子化能量下得到的測試結果差異不大，所以建議離子化能量使用儀器默認的45eV.溶劑延時這一參數對于六氯苯是否被檢測是至關重要的，目前計量的儀器所用幾乎是規范推薦的色譜柱，樣品進入到扇形質譜儀的時間是4~5min。但是溶劑延時的時間不應與樣品進入到扇形質譜儀的時間過于接近。樣品進入扇形質譜儀后，會短暫破壞儀器的真空度和調諧液流動情況，可以通過觀察儀器工作站的壓力或者真空度來確定樣品進入儀器時間從而確定溶劑延時的時間。SolventDelay(溶劑延時)設置為1min，這樣避免溶劑延時的時間過于接近樣品進入到扇形質譜儀的時間。

       六氯苯需要在SIM模式下測量，但是規范沒有推薦相關的參數。本文提供了一種SIM模式下測量六氯苯的參數，Start(掃描時間)不應小于溶劑延遲的時間，這一參數有部分儀器會根據溶劑延遲時間改變而改變，目前計量的儀器主要用于二噁英類樣品的檢測，該類樣品的檢測時間較長，這也導致部分儀器掃描時間大于15min。按照規范推薦的氣相條件，六氯苯在12min內可被扇形質譜儀檢測，為確保樣品能被檢測，建議掃描時間不應大于10min。End(停止時間)可根據氣相色譜升溫程序調整。Lock(鎖定)和Cali(校正)兩個參數，一般情況下會鎖定PFK的m/z=299825和校正PFK的m/z=330.9792。主要因?yàn)镻FK作為調諧液，一直會存在于扇形質譜儀中日PFK的質荷比范圍較寬。SIM模式下如果鎖定不了特征離子，就不能進行校正和檢測步驟，最終導致不能檢測六氯苯的特征離子。

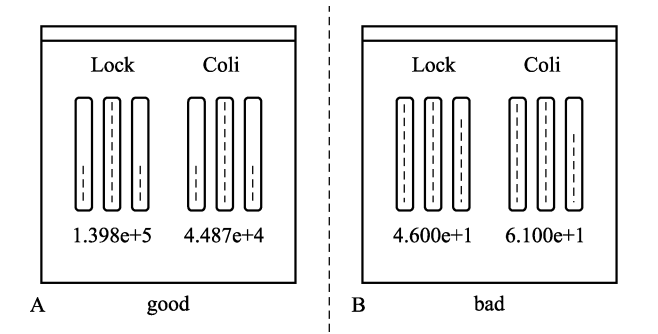

       設置好SIM模式參數后，運行進樣程序。溶劑延時的時間到達后，扇形質譜儀開始鎖峰程序，鎖定調諧液PFK的m/z=299825特征離子并以m/z=330.9792特征離子作為校正，然后測量六氯苯m/z=283.8102特征離子并以峰的形式展現在工作站上。正如上文提及，樣品進入扇形質譜儀后會短暫破壞質譜儀內部的穩態，當溶劑延時的時間與樣品進入到質譜儀的時間過于接近時，鎖峰程序失效從而導致不能檢測樣品。如圖所示，鎖峰正常，可以檢測樣品。使用規范推薦的質譜方法，如圖所示，鎖峰失敗，需要調整參數才能正常檢測樣品。

       重復6次測量六氯苯，提取其特征離子并通過工作站計算得到儀器的信噪比。由于儀器響應存在差異，目前計量的儀器信噪比一般在2000050000這個范圍內，均可以滿足規范信噪比大于等于1000的技術要求。

4 同位素豐度比重復性和保留時間重復性

       同位素豐度比重復性這一項目可按上述六氯苯的方法，進樣PCB118和PCB118同位素混合標液、分別檢測m/z=325.8799和m/z=337.9201兩種物質的特征離子。分別積分兩種特征離子的峰面積并取其比值為重復性的結果。保留時間重復性這一項目是分別記錄六氯苯、PCB118和PCB118同位素三種物質的保留時間并通過計算得到。目前所計量的儀器這兩個參數均可以滿足規范的技術要求
