手術無影燈的校準項目和方法

1 校準用主要標準器

(1)照度計:測量范圍(10~200)klx;準確度等級符合一級。

(2)光譜輻射計:測量范圍(0~14)kW/m';傳感器的感光區域直徑應不大于 30mm;溯源的相對擴展不確定度不超過 30%。

(3)鋼直尺:測量范圍(0~1000mm);分度值不大于 1mm。

2 校準方法

2.1 中心照度

首先,將照度計的光度探頭置于無影燈裝置發光面的最低點以下 1000mm 處的水平面上,并確保其位于光斑的中心位置;然后,將無影燈調整至最高亮度檔位,以測量光斑中心的最大照度值。讀數時!應確保手部遠離光度探頭，待顯示屏上的數值穩定后,開始記錄。重復測量3次,并取算術平均值作為中心照度的測得值。

2.2 光斑直徑 d,及其分布直徑 d50

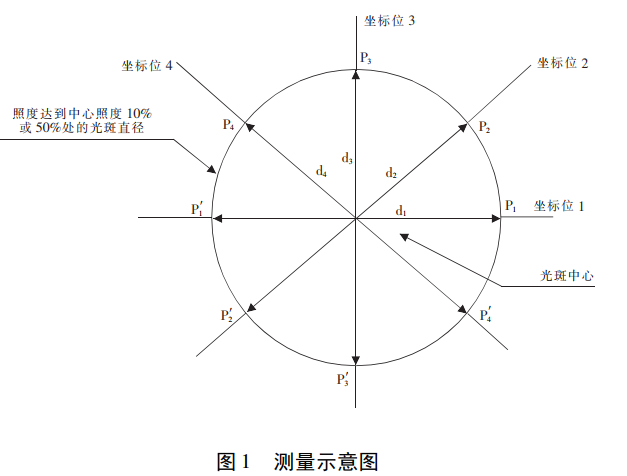

為了評估無影燈光斑的分布情況，需測量達到中心照度 10%及 50%時所在圓形平面的直徑,示意圖如圖1所示。首先,將鋼直尺放置于光軸橫截面上,并穿過光斑中心的4個對稱點;然后,分別測定照度達到中心照度 10%和 50%時所對應的直徑,并記為 d1、d2、d3、d4。

測量示意圖

2.3 無影效果

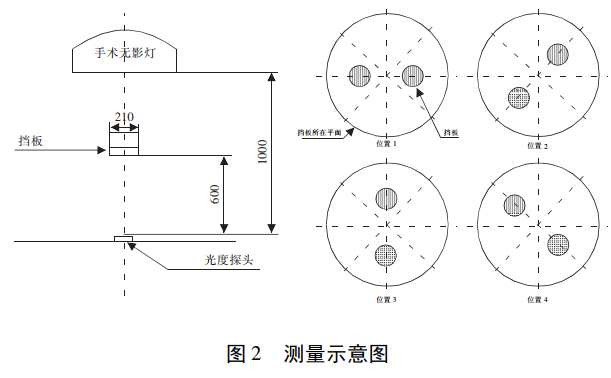

(1)情境一:采用單個或雙遮擋板時的無影效果(即遮擋板照明率),模擬手術過程中施術者的頭部對光的遮擋,如圖2所示。

測量示意圖

①按圖布置遮擋板(參考直徑為2.1cm)與光度探頭,在光束被單個或成對遮擋板部分遮蔽的情況下,對光斑中心點的照度重復測量3次,并取算術平均值作為測得值。②在無影燈和光度探頭位置相對不變的條件下,按圖布置雙遮擋板,分別對光斑中心的照度重復測量4次,并取算術平均值作為測得值。

(2)情境二:根據情景一的方法,采用深腔管的無影效果(即深腔照明率),模擬手術過程中施手術者的人體腔體對光的遮擋。①照度計探頭上裝配深腔管(幾何尺寸和內表面要求依據YY 9706.241-2020 行業標準),確保其內表面覆蓋有黑色啞光涂層。同時,設計消光螺紋,抑制漫反射現象的發生。在光斑中心,對照度重復測量3次,并取算術平均值作為測得值;②在裝配深腔管的條件下,分別測量單、雙遮板狀態下的深腔無影率。

2.4 光柱深度

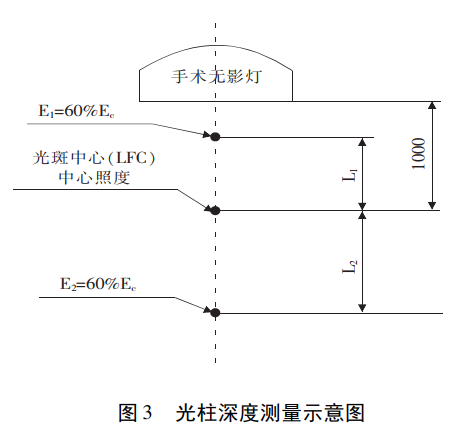

以光斑中心為基準點，將照度計的光度探頭沿光軸方向上下移動，直至找到照度為中心照度 60%的測量點,測量示意圖如圖3 所示。其中,上、下測量點之間的垂直距離即為光柱深度。

光柱深度測量示意圖
