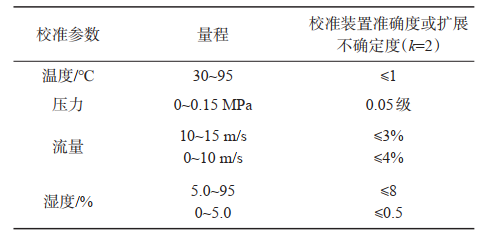

現場校準工作要求標準裝置體積小重量輕。現有的便攜式溫濕度計量標準裝置!9-1,其濕度上限可達95%RH,但溫度一般不超過60℃℃,無法滿足環境參數檢測儀校準需求。JF(京)90-2022規定采用恒溫恒濕箱,但其體積大,不能攜帶到現場校準。根據表1對計量特性的要求,根據現場校準實際和技術現狀,確定現場校準裝置的主要技術指標見表。

       空壓機輸出的壓縮空氣分為三路,一路將儲水罐的水壓人液體流量控制單元,經流量控制后進人汽化室變?yōu)闅鈶B(tài)水;一路經氣體質量流量控制器1進入汽化室,將氣態水載帶進人混合池;一路經氣體質量流量控制器2進入混合池。

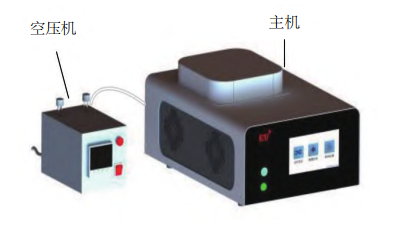

       氣體經混合池后進入校準池,校準池上安裝有經溯源的標準傳感器,可將溫度、壓力、流量、濕度等參數溯源至國家基標準,校準池下游布置有壓力控制單元;被檢傳感器安裝在校準池上,以完成各參數測量。校準裝置的液體流量控制單元、氣體質量流量控制器、汽化室、壓力控制單元、標準傳感器等與主控制器通過信號線連接,由主控制器根據設定值調節各控制參數?，F(xiàn)場計量校準裝置工作原理見圖。研制的現場校準裝置型號為EU+,外形見圖。

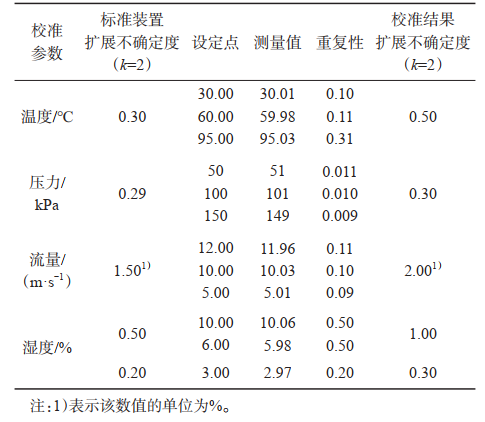

       裝置人機交互界面采用7”彩色觸摸屏,其外形尺寸為460mmx178mmx500mm,主機重量為25kg,產生的氣體溫度、壓力、流量、濕度4項指標參數均滿足表2要求。配套空壓機輸出氣體最大壓力為0.4MPa,輸出最大流量為15L/min,重量為10kg.校準裝置主機和空壓機均可采用220V市電或24V直流車載電源供電。采用即有溫度、壓力、流量和濕度標準,在實驗室內校準現場校準裝置內置的各標準傳感器,結果見表3。
