根據液壓拉伸器的工作原理和技術特點,測量方法一般包括柱形測力傳感器(壓向與拉向)與環形測力傳感器。

1 柱形測力傳感器(壓向與拉向)

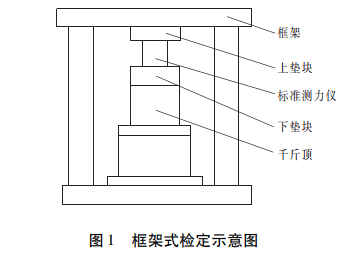

       將液壓拉伸器(千斤頂)放置于檢定框架底中間,調整為工作狀態,與測力儀串接,如圖1所示。

       (1)優點:①結構簡單、準確度等級較高,易于量值溯源;②)框架式結構強度較高,不易發生受力形變,可評價內泄漏指標;③通用性強,可更換傳感器與墊塊,滿足任意量程的測量。

       (2)缺點:①需拆除撥桿或快拆螺桿等頂部非受力元件,技術難度較高,且非專用工具可能造成裝配質量問題;②)活塞行程一般小于 10mm,且不同的外形尺寸需使用配墊塊精確匹配活塞行程,才能滿足測量要求,工作效率較低。在日常計量工作中,可用于試驗結果比對驗證額定負荷試驗等測量。

2 環行測力傳感器

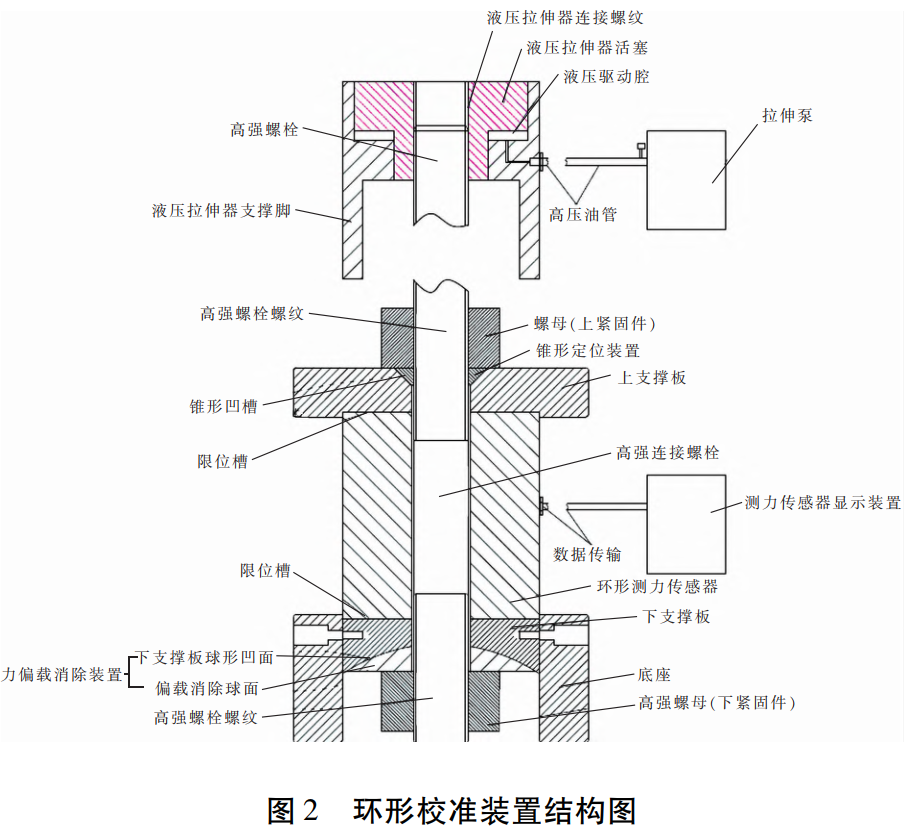

       將液壓拉伸器通過高強螺栓與環形測力傳感器相串聯,使三者處于同一軸線,如圖2所示。其原理與JG 621-2012 檢定規程和 JF(新)15-2018檢定規程規定的張拉桿測量方法相同。

       (1)優點:①結構簡單、準確度等級較高,易于量值溯源:②高強螺栓連接測力傳感器與液壓拉伸器強度較高,且不易發生受力形變;③通用性較強可根據液壓拉伸器的型號采用連接螺栓與傳感器模塊,滿足大部分量程的測量;④無需拆裝該拉伸器可實現快速測量,且效率較高。

       (2)缺點:①高強螺栓因金屬疲勞等原因,存在發生斷裂的風險;②需螺紋型號定制高強螺栓,成本較高。

       在日常計量工作中,應加裝安全防護外殼和可記錄高強螺栓使用次數的裝置。其中,高強螺栓的強度建議等級超過 12.9 級(定制),使用次數不超過 200 次,并記錄長度(機械性能可參考GB/T3098.1 -2010。
