1 校準條件

        校準條件分為兩部分，一部分是環境條件，另外一部分是測量標準及其他設備。環境條件包括環境溫度符合10～35℃、相對濕度符合小于或等于80%、電源電壓符合（220±11）V、頻率符合（50±1）Hz以及周圍無影響正常校準工作的電磁干擾和機械振動。測量標準及其他設備由數字示波器和高斯計組成，其中數字示波器應滿足帶寬不小于500MHz，幅度測量最大允許誤差±2%，時基最大允許誤差±（1×10-4）。高斯計應滿足測量范圍0～6T，最大允許誤差±3%，頻率大于或等于30kHz，測量結果的不確定度磁通密度Urel=1.2%(k=2)。

2 校準項目和校準方法

2.1 校準項目

        磁刺激治療儀校準項目分為四部分：外觀及工作正常性檢查、最大磁感應強度、刺激脈沖寬度和輸出頻率。

2.2 外觀及工作正常性檢查

        被校磁刺激治療儀應標識清楚，具有生產廠家、型號、出廠編號等信息；結構完整，無影響正常工作和電氣性能的機械損傷；各部分連接應準確可靠，控制按鈕標識清晰，記錄檢查結果。所有測試儀器按規定時間預熱。

2.3 最大磁感應強度

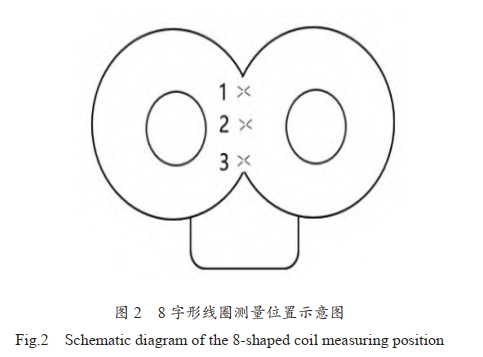

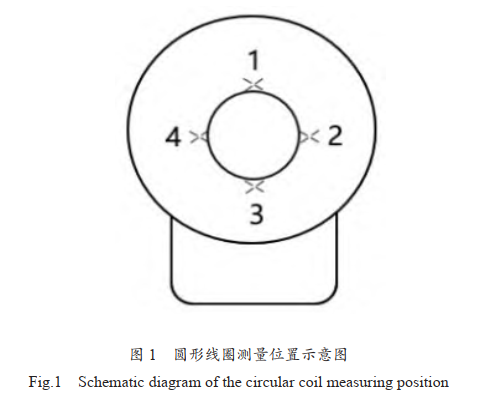

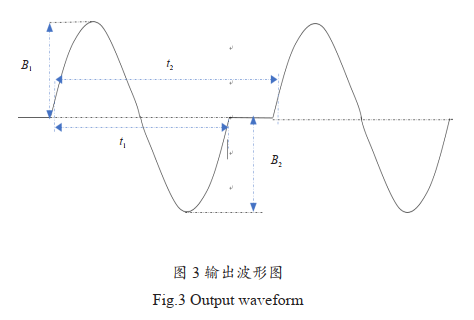

        ①將磁場測量探頭固定在測量支架上，使磁場測量探頭與刺激線圈表面接觸但不擠壓，如廠商給出最大磁感應強度測量位置，在廠商給定位置校準，如未給出測量位置，在如圖1標注的虛線位置進行測量，8字形線圈在圖2標注的虛線位置進行測量。②將磁刺激治療儀刺激序列的輸出強度設為100%或者最大值，其他參數的設置應保證磁刺激治療儀能夠以最大強度連接輸出刺激脈沖；在①中規定的測量位置進行最大磁感應強度測量，磁感應強度輸出波形如圖3所示，正峰值定義為B1，負峰值定義為B2（帶負號），按照公式Bpp=B1-B2計算最大磁感應強度峰峰值Bpp，比較所有測量位置的測量結果，以其中最大值作為最大磁感應強度峰峰值的校準結果。

2.4 刺激脈沖寬度

        據2.3中最大磁感應強度校準結果，在測得最大磁感應強度峰峰值的位置進行刺激脈沖寬度的校準。將磁場測量探頭固定在測量支架上，使磁場測量探頭與刺激線圈表面接觸但不擠壓。將磁刺激治療儀刺激序列的輸出強度設為100%或者最大值，輸出頻率設置為1Hz，其他參數的設置應保證磁刺激治療儀能夠以最大強度連續輸出刺激脈沖。如圖3所示，選取任意刺激脈沖，將其正半周波形上升沿10%位置到負半周波形下降沿90%位置之間的時間間隔為t1，即為該刺激脈沖對應的刺激脈沖寬度測量值。

2.5 輸出頻率

        根據3.3中最大磁感應強度校準結果，在測得最大磁感應強度峰峰值的位置進行輸出頻率的校準。將磁場測量探頭固定在測量支架上，使磁場測量探頭與刺激線圈表面接觸但不擠壓。將磁刺激治療儀刺激序列的輸出強度為中等強度，輸出頻率設置為1Hz、5Hz、10Hz，其他參數的設置應保證磁刺激治療儀能夠以中等強度連接輸出刺激脈沖，每個輸出頻率設置值下至少連續測得4個形狀完整的刺激脈沖。如圖3所示，選取任意兩個相鄰刺激脈沖，將前一個刺激脈沖正半周波形上升沿10%位置到下一個刺激脈沖正半周波形上升沿10%位置之間的時間間隔記為t2，重復測量3次并計算獲得t2平均值，得到輸出頻率F為t2平均值的倒數。
